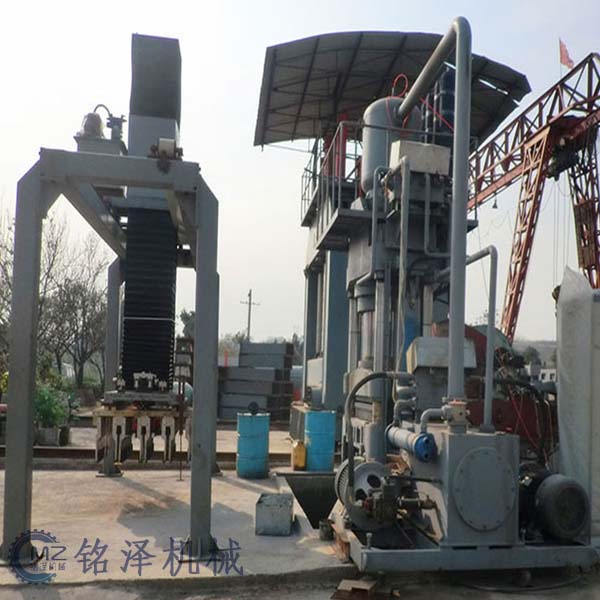

在液壓磚機中液壓缸的部件通常可分為柱塞式、活塞式、差動柱塞式三種。

　　1、柱塞式液壓缸此結構在液壓磚機中應用最多,廣泛用于工作缸、回程缸、工作臺移動缸及平衡缸等。結構簡單，柱塞在導向套中運動,與缸體內壁不接觸,有一定的間隙,因此除安裝導向套和密封的部分外,液壓缸壁可以粗加工或不加工。加工制造相對容易,但只能單作用,反向運動則需依靠回程缸來實現。

　　2、活塞式液壓缸多用于中小型液壓磚機中,由活塞及活塞桿組成運動件,在缸體中作直線往復運動,并把缸體分為活塞腔與活塞桿腔兩個腔,在活塞外部有動密封圈，內有靜密封圈,以隔開兩個不同油壓的活塞腔與活塞桿腔。缸體的內表面全長上均需精加工,活塞與缸體內孔之間的配合精度要求較高,尤其對缸體內孔的尺寸精度、形位精度和表面粗糙度均有較高要求。因此直徑大、行程長的液壓機,為避免缸體的加工困難,多采用柱塞式液壓缸。

　　3、差動柱塞式液壓缸差動柱塞在導向套及下導向套內運動,這種結構多了- -處密封及導向,但當用作回程缸安裝于上橫梁時,連接比較簡單。由于柱塞有上下兩處導向,可以承受較大的偏心力矩。

　　4、液壓缸的材料及工作液體壓力選擇為了使液壓壓機結構緊湊,應使液壓缸外徑盡可能小。-般來說,當工作缸的總作用力不變時,提高工作液體的壓力,液壓缸的外徑將減小,介是如果缸的材料不變，則當液體壓力增加到某一數值后，缸的外徑反而會隨液體_工作壓力的增加而增大,液壓缸柱塞直徑D與該缸總作用力FH之關系為:

　　2D = 2r-2 FHπP 10

　　式中: D---工作柱塞直徑 ; r---工作柱塞半徑( cm) ; P---液體工作壓力(Pa) ; FH---缸的總作用力(N)。缸的內直徑D1為:

　　D1=D+ O=2r1

　　式中: D1---缸的內直徑( cm) ;

　　O---缸與柱塞在直徑.上的間隙 ; r1---缸的內半徑。對于法蘭支承的缸,缸外直徑D2為:[σ]D 2= 2r2= 2r1 [σ]- 3 P= 2[σ]FH P([σ]- 3 P)π

　　式中:材料許用應力[σ]與P的關系如下:

　　PZ=0.287[σ]

　　PZ為最佳液體工作壓力。對應于某一確定的缸的材料。 液體的工作壓力不宜超過最佳壓力, -般以采用( 0.7-0.8 ) PZ為宜。
